万向支座,【衡水上沅工程技术(连云港市分公司)qxgc2699-79】始终坚守品质底线,所售产品严格遵循标准,确保每一件万向支座产品都达到行业水平。我们深知,品质是企业发展的基石,也是赢得客户信赖的关键。热诚欢迎各界朋友前来我厂洽谈业务,联系人:张先生,地址:龙熙顺景A区3号楼。

钢结构构件边界条件的处理方法：边界条件中有固定、弹性约束、斜边界和强迫位移等。在网架（壳）结构有限元计算中，边界条件将对网架结构内力及变形产生较大影响。网架支承处的边界条件既和支座节点构造有关，也和支承结构的刚度有关，支座可以是无侧移、单向可侧移和双向可侧移的铰接支座，支承结构(柱、梁等)可以是刚性或弹性的。当支承结构刚度很大可忽略其变形时，边界条件完全取决于支座构造。反过来，采用不同的支座型式，合理的改变某些边界条件，可以调整结构的刚度减少杆件内力和支座反力的峰值，使内力分布更为均匀合理，达到节的钢材的目的。

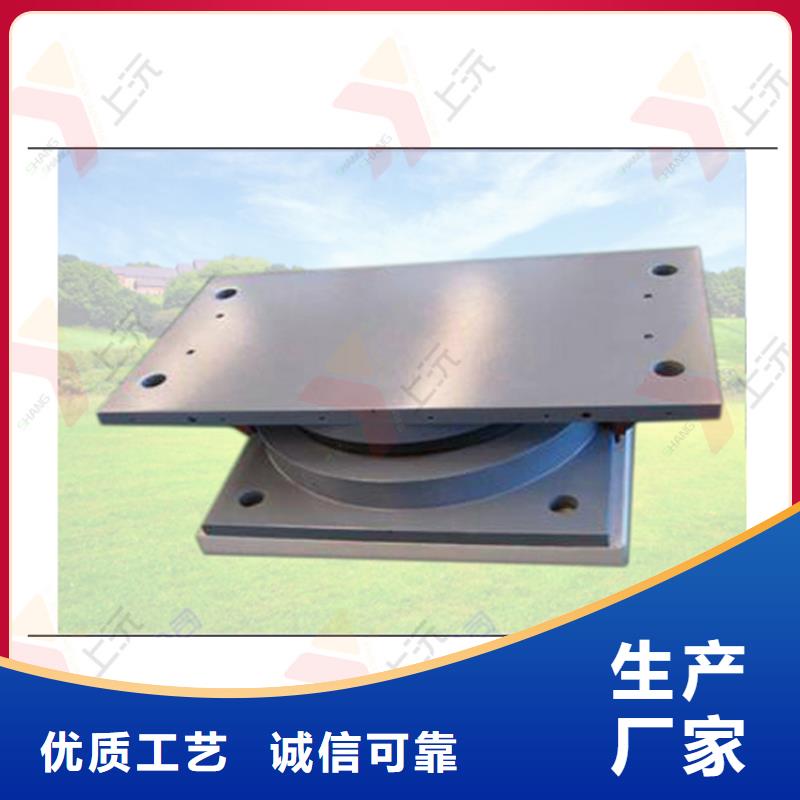

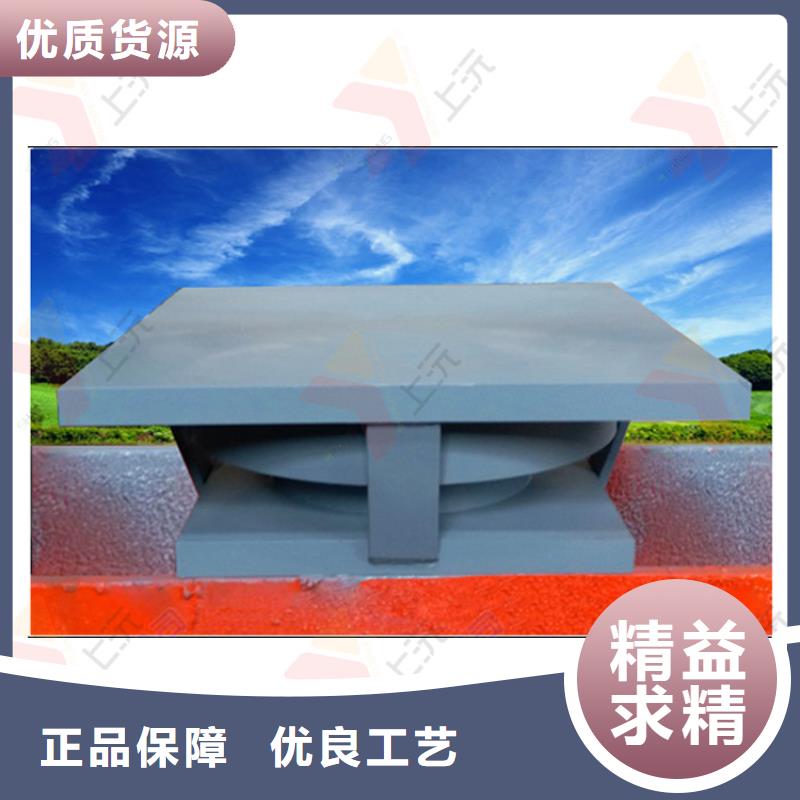

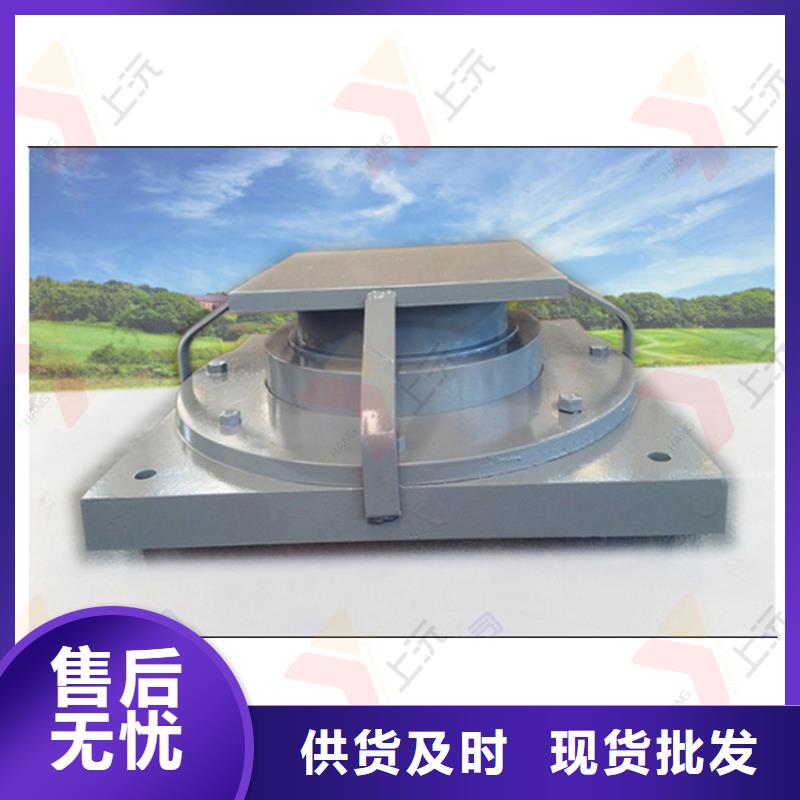

支座特别适用大转角要求的桥梁使用：A、支座反力(坚向承载力)可分为16级：1000，1500，2000，2500，3000，4000，5000，6000，7000，8000，9000，10000，12500，15000，17500，20000kN，大于20000kN时单独设计加工。B、设计转角分为 0.01 0.015和0.02rad。C、设计位移量：顺桥向：1000～2500KN，e=±50mm;3000～1000kN;e=±50mm,±100mm和±150mm。横桥向：采用DX多向活动支座，e=±20mm。设计位移量根据工程需要可进行变更。D、设计摩擦系数在聚四氟乙烯板有硅脂润滑条件下，应力为30Mpa左右时，取值如下：常温(-25℃～+60℃)0.03;低温(-40℃～+40℃)0.05E、橡胶支座可承受的水平力：纵向活动支座(ZX)横桥向水平力为支座反力的10%;固定支座(GD)承受水平力为支座反力的10%。

支承结构的等效弹簧刚度计算有如下几种：1、支承柱支承，柱子水平位移方向的等效弹簧刚度为：Kc=3EcIc/H3c式中Hc：柱高；Ic：柱截面惯性矩。2、两端简支梁支承，由长度为L，网架支座位于距梁端为a的简支梁的等效弹簧刚度为：Kb=3EbIbL/a2（L-a）2式中a ：作用点距梁端距离；L：梁长；Ib：梁截面惯性矩。3、橡胶垫支座，由高度为Hp的橡胶垫支承的支座等效弹簧刚度为：Kp=GpAp/Hp式中Ap：橡胶垫面积；Hp：橡胶垫高。在实际工程中往往是在梁顶或柱顶增加橡胶垫弹性支座，特别是在大跨度网架中，通过橡胶垫支座以满足温度应力的变形要求，这就要求考虑梁或柱弹性刚度与橡胶垫弹性刚度的叠加，当K1与K2叠加时，由位移叠加得其叠加刚度K为:1/K=1/K1+1/K2；有K=1/（1/K1+1/K2）。
